POWER LIFT HF 3S 5000 DG

Elevador hidráulico de 2 columnas con brazos de doble articulación

POWER LIFT HF 3S 5000 DG

Código No:HLNTK250.0001130D-7016
POWER LIFT HF 3S 5000 DG
2 post lift HLNT 2 50 DG s RAL7016 grey
2 post lift HLNT 2 50 DG f RAL7016 grey
Personalizado cotejar
Breve descripción
Código de coincidencia: HLNTK250.0001130D-7016
Código No: 0001064
Capacidad elevación: 5000 kg
Tipo Elevador hidráulicos 2 col.
Color gris
Distribuidores cerca de usted 91 Anote su código postal? Introducir aqui

Nussbaum Automotive Lifts, Inc.

177 Defense Highway Suite 7, Annapolis
Maryland 21401

https://

POWER LIFT HF 3S 5000 DG

El elevador hidráulico de 2 columnas POWER LIFT HF 3S 5000 DG con una capacidad de carga de 5000 kg y brazos de doble articulación es el único elevador del mundo con un triple sistema de seguridad. También es el elevador ideal para el exigente taller de automoción que da servicio a todo tipo de vehículos, desde coches pequeños cortos a todoterrenos pesados, pasando por furgonetas y furgones de gran distancia entre ejes. Con sus tiempos de elevación y descenso muy rápidos, su mantenimiento mínimo (sin cables síncronos, sin rodillos) y su bloqueo de seguridad automático, es el elevador ideal para el uso continuo diario en un taller donde se requiere flexibilidad y reactividad. Con los brazos telescópicos simétricos de doble articulación puede elevar una amplia gama de tamaños y clases de peso de vehículos, desde SMART o BMW Mini hasta MERCEDES-BENZ Sprinter y VW Crafter con una gran distancia entre ejes.

El POWER LIFT HF 3S 5000 DG está equipada de serie con las tecnologías patentadas NT e HyperFlow® de Nussbaum y ha sido desarrollada y fabricada por Nussbaum desde su lanzamiento al mercado en 2014 en Kehl-Bodersweier, Baden-Württemberg.

  • Tiempo de elevación: 31 segundos
  • Tiempo de descenso 15 segundos
  • Capacidad: 5000 kg
  • Los brazos de doble articulación alcanzan los puntos de montaje de distintos tamaños de vehículos
  • Ajustable en anchura y altura (con extensión opcional del tubo ascendente)
  • Conexión de aire comprimido y toma de 220 V integradas en la columna
  • Alta calidad: Cada unidad de potencia y cada cilindro hidráulico se prueban antes del envío.
  • Desarrollado y fabricado en Alemania

La serie HF 3S es el resultado de más de 40 años de experiencia en la fabricación y el desarrollo de plataformas elevadoras para automóviles de alta calidad Made in Germany. Con tecnologías propias especialmente desarrolladas, somos el único fabricante de elevadores del mundo que puede ofrecerle una velocidad de descenso precisa y variable y una sincronización siempre perfecta sin esfuerzo de mantenimiento manual. La palanca de mando ergonómica y continua Nussbaum-Commander permite un descenso sensible y permite al usuario cambiar y corregir posiciones en un abrir y cerrar de ojos, todo ello con la máxima seguridad.

El POWER LIFT HF 3S 5000 DG no sólo es seguro, sino también excepcionalmente flexible y puede adaptarse a una amplia gama de tamaños y configuraciones de taller.Su diseño sin bastidor de base, ajustable en anchura y altura, permite una amplia gama de combinaciones y variantes de instalación: Con una altura mínima de 4935 mm y gracias a las prolongaciones opcionales del tubo elevador, el POWER LIFT HF 3S 5000 DG puede utilizarse tanto en talleres con techos de baja altura como para elevar los bajos de vehículos altos, como furgonetas y furgones, hasta la altura de trabajo ideal para usted.

Los cilindros hidráulicos de tracción protegen el circuito hidráulico incluso durante un uso intensivo y requieren muy poca energía. El bajo consumo de energía, la constante compensación automática de los circuitos hidráulicos mediante el sistema HyperFlow® y los bajos costes de mantenimiento, también gracias al reducido número de piezas móviles, reducen los costes de funcionamiento. La unidad de bombeo integrada en una carcasa metálica insonorizada está montada en la columna de control y es fácilmente accesible para los trabajos de mantenimiento. Una conexión de aire comprimido y una toma de 220 V están integradas en la columna esclava. Los brazos y las columnas se sueldan en las modernas instalaciones de soldadura de Nussbaum, se granallan y posteriormente se recubren de pintura grau en polvo. De este modo, su elevador estará protegido a largo plazo contra la suciedad y la intemperie.

El diseño y la elaboración del POWER LIFT HF 3S 5000 DG le confieren un aspecto general elegante, que además permite que su taller aparezca con la mejor cara en el contacto directo con el cliente.

¿En qué se diferencia el dispositivo de seguridad Nussbaum de los sistemas de seguridad convencionales?

Durante el proceso de elevación, el pestillo de seguridad Nussbaum asegura automáticamente el vehículo a intervalos de 100 mm hasta la altura máxima de elevación de 2055 mm. El interruptor de seguridad situado en la columna de control permite colocar el elevador manualmente en el pestillo. A diferencia de los elevadores de 2 columnas convencionales, el pestillo de seguridad no hace ningún ruido de clic durante la elevación y el descenso, lo que es típico de este tipo de elevadores. El vehículo puede bajarse inmediatamente después de soltar el pestillo.

Envío

Elevador con puente de cable (ajustable), asimétrico, brazos telescópicos, 4 plataformas giratorias fijas en el brazo, set de energía (opción): E-Set (230 V/aire comprimido) en la columna de mando

Instalación

Fundación 200mm C20/25 refuerzo estándar, 16 clavijas BM12-20/80/40 (dependiendo de la fundación, ver manual), conexión eléctrica 3 PH, N + PE, 400 V, 50 Hz, 16 Amp. fusible lento, conexión de aire comprimido para grupo electrógeno, Aceite hidráulico HLP32 ca. 10l, Descarga

Detalles
Capacidad 5000 kg
Colores RAL RAL 7016
Altura de recogida 120 - 195 mm
Largo brazo delantero 0 - 1825 mm
Largo brazo trasero 0 - 1825 mm
Tiempo ascenso 31 seg.
Tiempo descenso 15 seg.
Altura elevación 2055 mm
Altura de techo requerida 4195 mm
Altura total 4035 mm
Altura total (puede ser necesario prolongar la columna) 4935 mm
Ancho total 3750 mm
Distancia libre entre columnas 2790 - 3077 mm
Alimentación eléctrica (Ph/V/Hz) 3 Ph , 400 V, 50 Hz
Protección Fusible 16 Amp. de acción lenta
Potencia motor KW

Ficha técnica

Ficha técnica HL 250 NT DG - HF 3S 5000 DG 177 KB

Planos

Plano de cimentación del cubo HLNT_HF 3S_SLH 70 KB

Diagramas fuerzas

Plan de fuerza HL 250 NT - HF 3S 5000 UNI 154 KB

Modelos de perforación

Dowel hole pattern HL 250 DG / HF 3S 5000 DG 34 KB

Modelos de elevación

Diagramas puntos recogida HL 250 NT DG 176 KB

Manuales y Despieces

POWER-LIFT HF 3S 5000_DE EN FR ES IT 25 MB

Catálogos

POWER LIFT HF 3S 5000 Broschüre - Deutsch 1.5 MB
POWER LIFT HF 3S 5000 Brochure - English 1.5 MB
POWER LIFT HF 3S 5000 Panfleto 1.5 MB
POWER LIFT HF 3S 5000 Brochure - Français 1.5 MB
POWER LIFT HF 3S 5000 Prospetto - Italiano 1.5 MB
1
Embalaje
Dimensiones producto 4300mm x 1150mm x 920mm
Peso Total 1470kg
Apilable No apilable
Listenansicht Explosionsansicht
Ball knob for striking GN 319-KT-32-B10-M Código de coincidencia: 970233 Código No: 0000484 Artículo de sustitución: 250HDL48119
Check valve RVE06 S 2 bar Installation: G1/4 Código de coincidencia: 983700 Código No: 0000598
inmediatamente disponible
Circuit breaker A 105/3.0200-EV-SO Código de coincidencia: 990403 Código No: 0000628
inmediatamente disponible
Contactor DC24V / 5,7KW / 400V [27] Código de coincidencia: 990842 Código No: 0000635
inmediatamente disponible
Elastomer support Drm. 125x24 mm Código de coincidencia: 901103031 Código No: 0000245
inmediatamente disponible
Energieset Kunststoff 70X50X150 Código de coincidencia: 225SL05093 Código No: 0000330
Stock Bajo
Fuse holder for E-Set incl. fine fuse 5x20 mm 6,3A Código de coincidencia: 9232SL393024 Código No: 0000409
inmediatamente disponible
gear pump 1BK7S4,2 Q 2,7 cm³ Código de coincidencia: 980340 Código No: 0000565
Stock Bajo
Kopfschutz Rd. 68x40 PA 6.6 schwarz Código de coincidencia: 250HDL48028 Código No: 0001305
inmediatamente disponible
Locking pin complete Código de coincidencia: 250HDL48119 Código No: 0003611
Plazo de entrega a petición
Nozzle 15-010/L 10 RB A3C Código de coincidencia: 980014 Código No: 0000557
Plazo de entrega a petición
Piston guide ring GP6500500-T47-050x05,6x02,5x146,9 Código de coincidencia: 980277
Push button 1115.0101 Código de coincidencia: 990322 Código No: 0001230
inmediatamente disponible
Schuko socket outlet blue 10/16A 230V IP54 Código de coincidencia: 990646 Código No: 0000631
inmediatamente disponible
Schutzkappe f.Ziehstange 10mm Código de coincidencia: 970008 Código No: 0000474
inmediatamente disponible
Submersible motor UO7K2-371 3,00 kW 3 Ph. 230/400V 50Hz 2pol. Código de coincidencia: 992658 Código No: 0000666
inmediatamente disponible

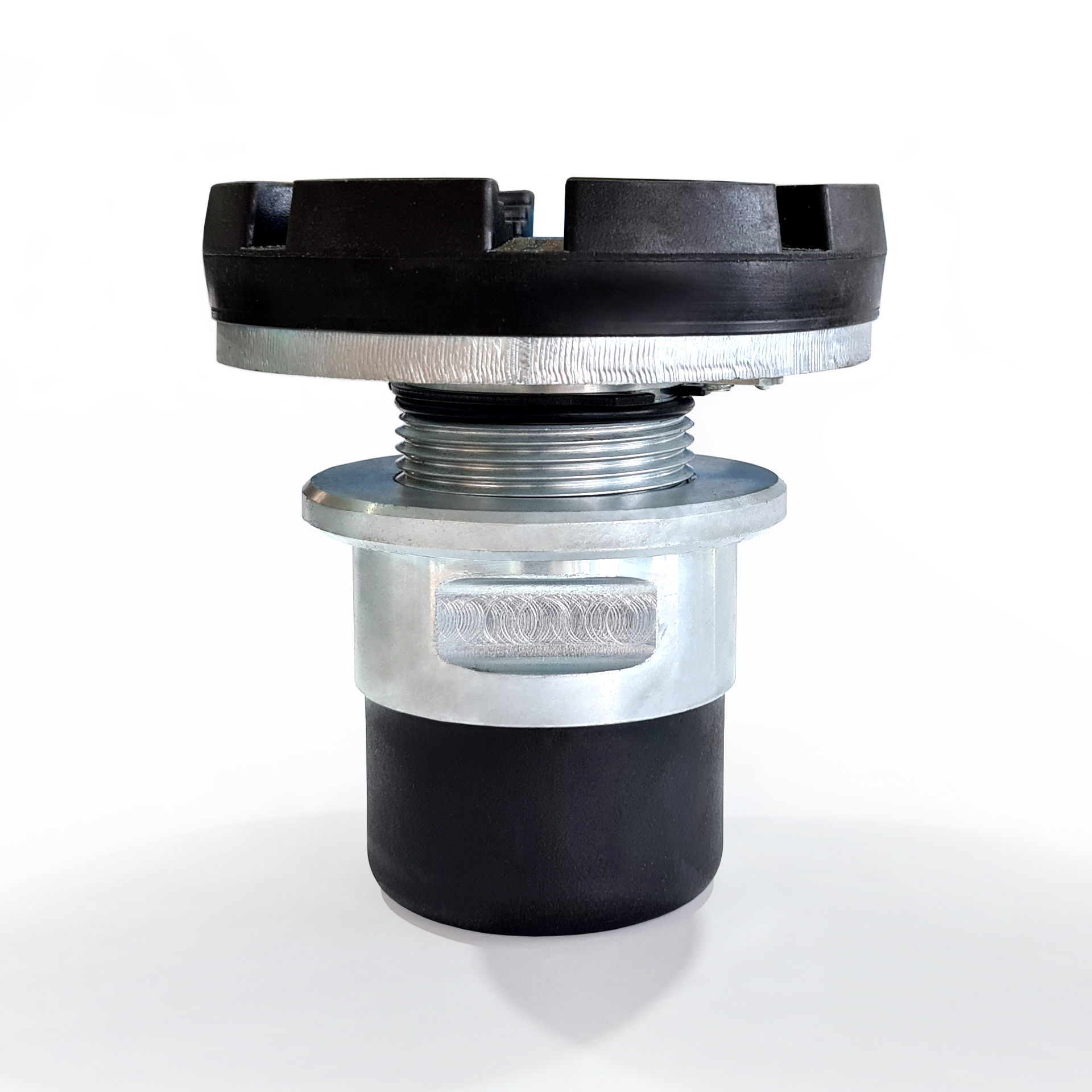

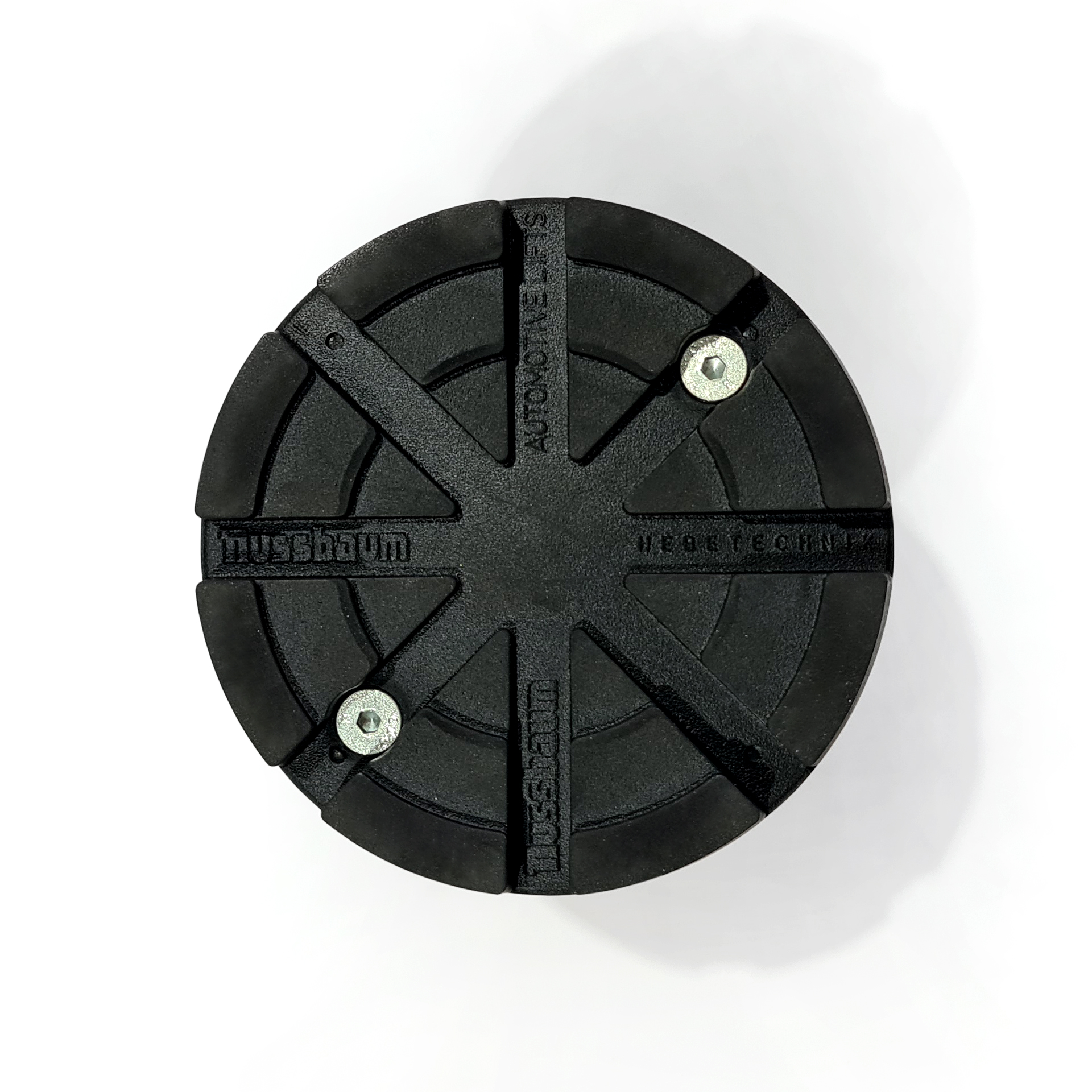

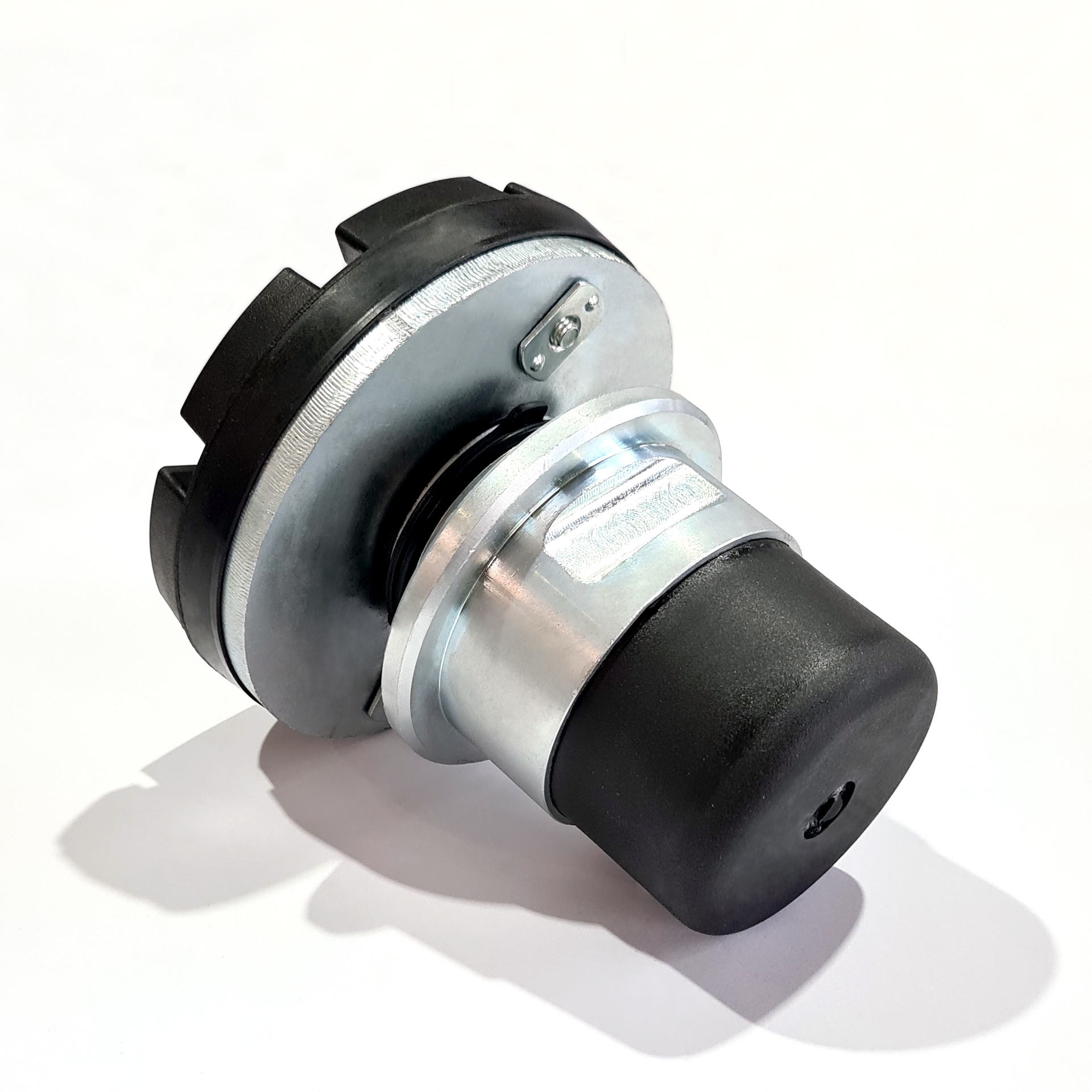

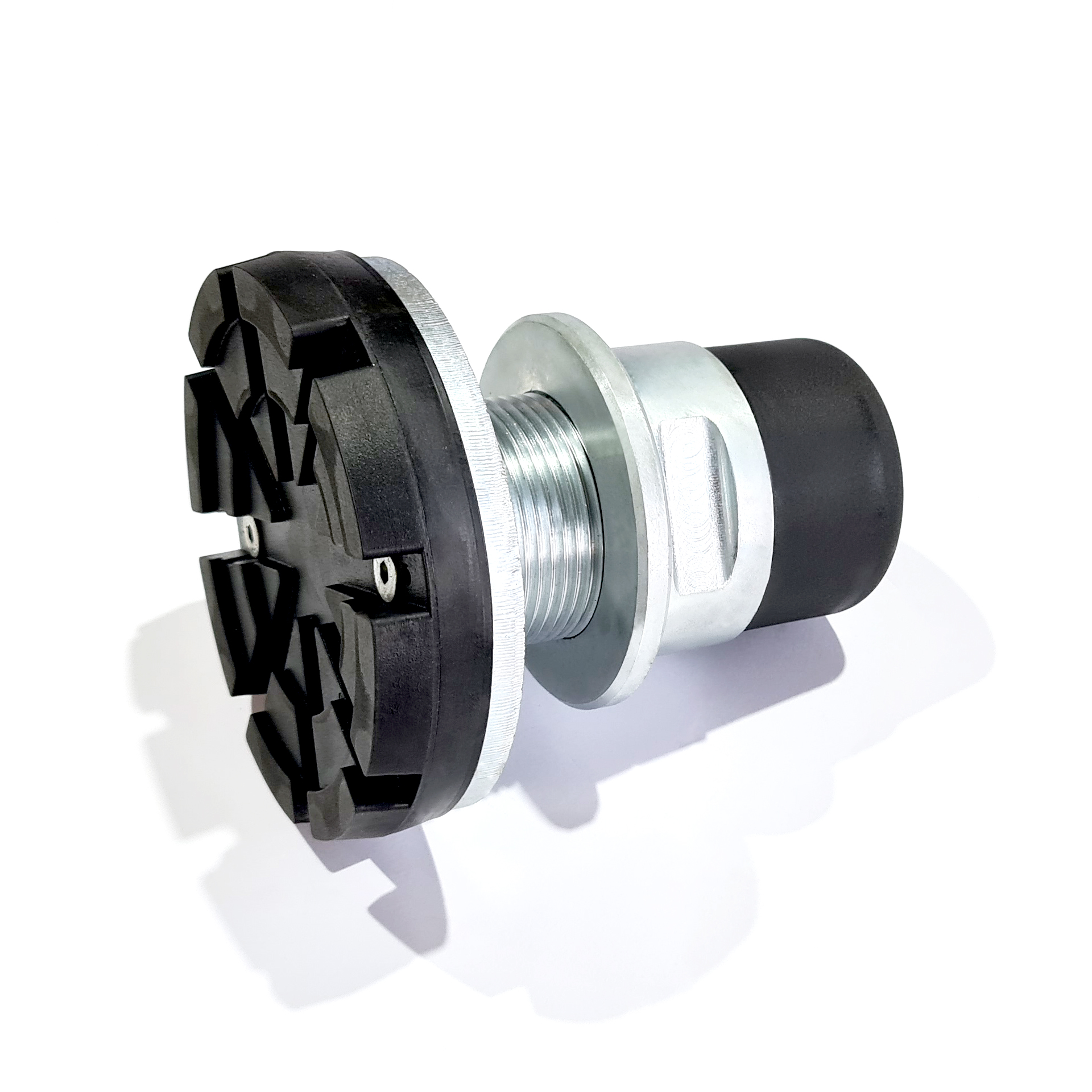

Telescopic support plate Código de coincidencia: 235TTKAS08055 Código No: 0003469
Plazo de entrega a petición
Zylinder Folgeseite 1854 mm Hub Komplett Código de coincidencia: 230HL22351-ET Código No: 0003101
Plazo de entrega a petición
Zylinder Kommandoseite 1854 mm Hub Komplett Código de coincidencia: 230HL22301-ET Código No: 0003100
Plazo de entrega a petición
1
Adaptador Mini-Max 7016 Código de coincidencia: 250slf08090-7016 Código No: 0003669
Adaptadores de altura con soporte de seguridad Código de coincidencia: 280HDL08840 Código No: 0003770
Adaptadores de altura enchufables Código de coincidencia: 250HDL28063 Código No: 0003597
Adaptadores de altura enchufables con clavija Código de coincidencia: 235TTKAS08820 Código No: 0016593
Adaptadores de altura enchufables con perfil en U Código de coincidencia: 250SL08130 Código No: 0003654
Attachment set for Sprinter (NCV3) with fixing pin for front attachment points, adjustable 230-335 mm, set = 2 pieces. Código de coincidencia: 235TTKAS08870 Código No: 0006882
Conjunto superior ajustable Código de coincidencia: 235TTKAS08809 Código No: 0003474
Horquillas de rueda Código de coincidencia: 250HLNT28750TG-7016 Código No: 0010089
Juego de accesorios Código de coincidencia: 235TTKAS08501 Código No: 0003470
Juego de accesorios con prisma Código de coincidencia: 235TTKAS08850 Código No: 0006881
Juego de accesorios con prisma ranurado Código de coincidencia: 235TTKAS08537 Código No: 0004231
Juego de accesorios con prisma ranurado (largo) Código de coincidencia: 235TTKAS08573 Código No: 0004238
Soporte para adaptadores enchufables Código de coincidencia: 232SL05424 Código No: 0006157
Soporte para llave de impacto Código de coincidencia: 225SL08278 Código No: 0004144
Soporte para manguera neumática Código de coincidencia: 175RG25315 Código No: 0002921
