JUMBO LIFT 3500 HF X-Tend

Hydraulische Doppelscherenhebebühne

JUMBO LIFT 3500 HF X-Tend

Código No:JLB035.0021200D-7016
JUMBO LIFT 3500 HF X-Tend
NB JL 3500XT 035jl00092 p2 NB g eing
NB JL 3500XT 035jl00092 p NB g
NB JL 3500XT 035jl00092 s NB g
NB JL 3500XT 035jl00092 f NB g
Personalizado cotejar
Breve descripción
Código No: JLB035.0021200D-7016
Capacidad elevación: 3500 kg
Tipo Doppelscherenhebebühne
Color grau

JUMBO LIFT 3500 HF X-Tend

Die hydraulische Doppelscherenhebebühne JUMBO LIFT 3500 HF X-Tend mit einer Tragkraft von 3500kg ist die perfekte Allround-Hebebühne für die Kfz-Werkstatt in der Schnelligkeit, Flexibilität und Verlässlichkeit gefragt sind. Mit Ihrem geringen Platzbedarf, Ihrer hohen Hubhöhe von 2005 mm, den zweimal längenverstellbaren Aufnahmen und der flachen Bauweise ist sie die Hebebühne, die in keiner professionellen Autowerkstatt fehlen darf. Ob für Reifenwechsel, Ölwechsel, Arbeiten am Motor oder die Annahme, für tiefliegende Sportwagen, SUV oder Fahrzeuge wie den neuen langen 7er BMW, der JUMBO LIFT 3500 HF X-Tend ist blitzschnell hubbereit und angehoben. Die Aufnahmeplattformen können zweimal verlängert werden: Zusätzlich zu den beim « klassischen » Jumbo Lift NT vorhandenen klappbaren Verlängerungen und der flexiblen Aufstellbreite, hat der neue Jumbo Lift HF X-Tend ausziehbare Verlängerungen. So kann die Länge der Aufnahmeplattformen bei Bedarf von [AttributeShortCode,attribute=Aufnahmelänge min,attributeid=47] mm verlängert werden. Die Auffahrrampen können wie gehabt in einem einfachen Handgriff ver- und entriegelt werden. Der JUMBO LIFT 3500 HF X-Tend wird von Nussbaum im Stammwerk Kehl-Bodersweier in Baden-Württemberg entwickelt und hergestellt.

  • Hubzeit und Senkzeit: 35 Sekunden
  • Tragkraft: 3500 kg
  • Effektive Hubhöhe von 2005 mm
  • Extrem flache Konstruktion: Auffahrhöhe von nur 103 mm
  • Zweimal längenverstellbare Aufnahme – Variable Länge von [AttributeShortCode,attribute=Aufnahmelänge min,attributeid=47] mm
  • Flexible Montage: Verstellbare Breite, kein Druckluftzugang nötig
  • 360°-Zugang
  • Kann auch bodeneben installiert werden: Jumbo Lift 3500 HF X-tend Unterflur
  • Dreifach garantierte Qualität: Aggregat, Hydraulikzylinder und die komplette Hebebühne werden vor Versand getestet
  • Entwickelt und hergestellt in Südwestdeutschland
  • Empfohlen von BMW (für bauähnliche Hebebühnen Jumbo Lift 3200 NT, Jumbo Lift 4000 NT)

Alle hydraulischen Jumbo-Hebebühnen sind serienmäßig mit zwei redundanten Hydraulikkreisläufen ausgestattet: Nussbaums patentierte Hydrauliktechnologie NT wird durch die 2016 eingeführte, weltweit einzigartige HyperFlow®-Technologie komplettiert. HyperFlow® gleicht den Druck der Hydraulikkreisläufe bei jedem vollen Hubgang automatisch aus. Der manuelle Ausgleich und Wartungsaufwand entfallen.

Mit dem „Nussbaum Commander“ können wir Ihnen als weltweit einziger Hebebühnenhersteller eine punktgenaue, variable Senkgeschwindigkeit anbieten. Der Nussbaum-Commander ermöglicht das feinfühlige Senken und lässt den Anwender Positionen im Handumdrehen ändern und korrigieren, das Ganze bei maximaler Sicherheit. Der JUMBO LIFT 3500 HF X-Tend ist nicht nur sicher, sondern auch außergewöhnlich flexibel und kann je nach Wunsch in verschiedenen Aufstellbreiten installiert werden.

Der JUMBO LIFT 3500 HF X-Tend kommt ganz ohne Druckluft aus. Die vier Hydraulikzylinder benötigen sehr wenig Energie. Der geringe Stromverbrauch, der beständige automatische Ausgleich der Hydraulikkreisläufe durch das HyperFlow® System und der geringe Wartungsaufwand auch dank der reduzierten Anzahl beweglicher Teile senken die laufenden Kosten. Der Bedienhebel „Nussbaum Commander“ ist an dem in einem schalldämmenden Metallgehäuse integrierten Aggregat angebracht. Die Bedieneinheit ist mit der Hebebühne nur durch die Hydraulikschläuche verbunden und kann frei um die Hebebühne positioniert werden. Die Hydraulikschläuche können je nach Bedarf im Werkstattboden oder in einem schützenden Metallgehäuse auf dem Boden angebracht werden. Die Doppelscheren werden in Nussbaums hauseigenen, hochmodernen Schweißanlagen geschweißt, kugelbestrahlt und anschließend grau pulverbeschichtet. So ist Ihre Hebebühne langfristig gegen Schmutz und Wetter geschützt.

Detalles
Capacidad 3500 kg
Tipo Instalación
RAL color RAL 7016
Recubrimiento
Largo Plataforma min. 1550 mm
Ancho recomendado instalación 2020 mm
Altura elevación max. 2005 mm
Sistema Sincronización
Ancho plataforma 610 mm
Altura plataforma 103 mm
Distancia plataforma min 800 - 900 mm
Altura de construcción 103 mm
Ancho instalación min. 2020 - 2120 mm
Ancho total min 2020 - 2120 mm
Lifting/lowering time 35 sec
Ancho total plataforma 2020 mm
Oil quantity (approx.) 14 liter
Alimentación eléctrica (Ph/V/Hz) 3 Ph , 400 V , 50 Hz
Potencia Motor 3 KW
Protección Fusible
Longitud cimentación 2100 mm
Ancho cimentación 2060 mm
Grossor cimentación 160 mm
Calidad cemento C20/25
Noise level (<=) 70 db
Número arancel aduanero tafífa 84254100

Ficha técnica

Datenblatt 180 KB
Datenblatt mit Lehrrohr 132 KB

Planos

Fundamentplan mit Einbauwanne und Lehrrohr 348 KB
Fundamentplan mit Einbauwanne und Kabelkanal 306 KB
Fundamentplan 77 KB
8901 NB 371 KB

Diagramas fuerzas

Kräfteplan 28 KB

Modelos de perforación

Dübelbohrbild 50 KB

Modelos de elevación

Aufnahmematrix 532 KB

Libro de Inspección

JUMBO LIFT 3500 NT + X-tend DE EN FR ES IT 17 MB

Catálogos

Jumbo HF X-tend Factsheet - English/Deutsch 2.6 MB
1
Embalaje
Dimensiones producto 1750mm x 770mm x 770mm
Peso Total 950kg
Apilable 2 veces
Listenansicht Explosionsansicht

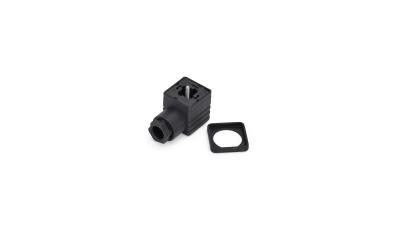

Cable plug KA132000B9 black Código No: 118620
inmediatamente disponible
Check valve RVE06 S 2 bar Installation: G1/4 Código No: 983700
inmediatamente disponible
Circuit breaker A 105/3.0200-EV-SO Código No: 990403
inmediatamente disponible
Command cylinder overflow cpl. Código No: 9040JL02600
Stock Bajo

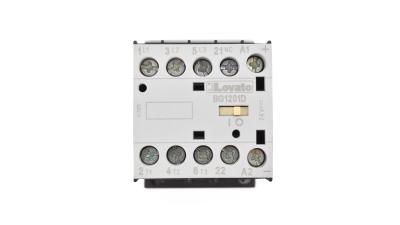

Contactor DC24V / 5,7KW / 400V [27] Código No: 990842
inmediatamente disponible

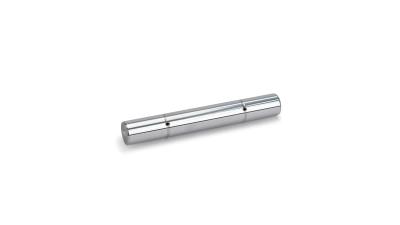

Cylinder bolt bottom Rd. 28x197 (Kanban) Código No: 030JL62021
inmediatamente disponible

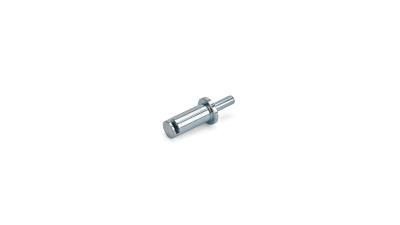

External bolt scissors Rd. 30x85 42CrMo4V verg. Código No: 030JL26165
Stock Bajo
Follow cylinder overflow cpl. Código No: 9040JL02700
Plazo de entrega a petición
gear pump 1BK7S4,2 Q 2,7 cm³ Código No: 980340
Stock Bajo

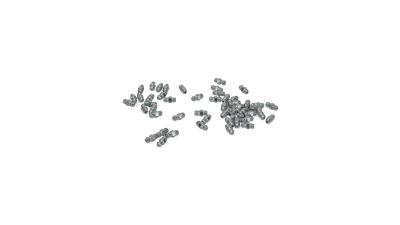

Grease nipple (9AM6X1) Steel DIN 71412 M 6x1 Código No: 970020
inmediatamente disponible

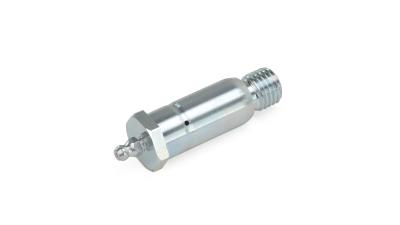

Locating bearing pin SK. SW22x63 9SMn28K ( galvanized ) Código No: 030JL05012
Stock Bajo

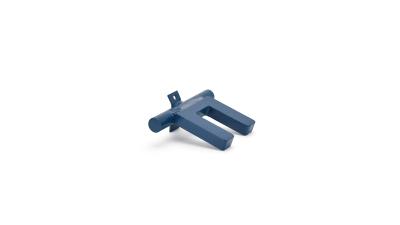

Locking Welded part Código No: 030JL66093
Stock Bajo

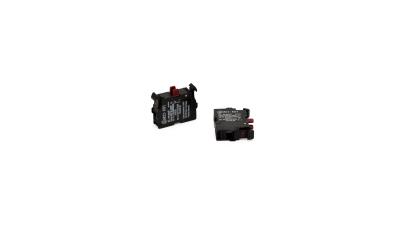

Normally closed contact, front / M22-K01 Código No: 990181
inmediatamente disponible

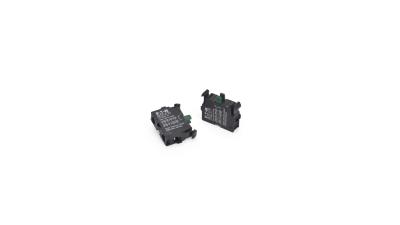

Normally open contact, front / M22-K10 Código No: 990133
inmediatamente disponible
Nozzle 15-010/L 10 RB A3C Código No: 980014
Plazo de entrega a petición
Push button 1115.0101 Código No: 990322
inmediatamente disponible

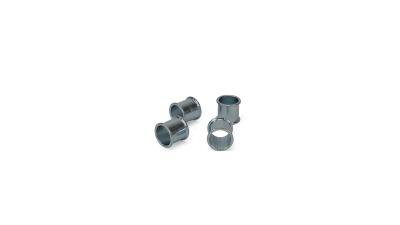

Sleeve Rd. 32x29 C45+C ( galvanized ) Código No: 030JL06030
Plazo de entrega a petición
Sliding block axle Rd. 20X570 C45+C ( galvanized ) Código No: 030JL06112
Plazo de entrega a petición
Sliding block top Fl. 70x48x20 Murtfeld green Código No: 9030JL26168
Stock Bajo
Submersible motor UO7K2-371 3,00 kW 3 Ph. 230/400V 50Hz 2pol. Código No: 992658
inmediatamente disponible
Type plate 53x53 ALU 0,5 mm ELOXALSCHILD Código No: 970513
Plazo de entrega a petición
Universal control for universal aggr. Sprinter 400V 3Phases Código No: 000STA03000TG Artículo de sustitución: 000STA03600-SPB
1
Galvanised lost formwork for inground installation Código No: 030JL45501
Personalizado
