Smart Lift 2.35 SL DT

Elevador electromecánico de 2 columnas con husillo y doble brazo telescópico

Smart Lift 2.35 SL DT

Código No:SL235.6000124D-7016
Smart Lift 2.35 SL DT
2 post lift Smart Lift 2 35 SL DT f RAL7016 grey
Smart Lift 2.35 SL DT s RAL7016 grey CE
Smart Lift 230 SL
SMART LIFT 2 30 SL grau
Personalizado cotejar
Breve descripción
Código No: SL235.6000124D-7016
Capacidad elevación: 3500 kg
Tipo Elevador electromecánico 2 col.
Color Grey
Händler in Ihrer Nähe 20 Nicht Ihre Postleitzahl? hier eingeben

Nussbaum Automotive Lifts, Inc.

177 Defense Highway Suite 7, Annapolis
Maryland 21401

https://

Smart Lift 2.35 SL DT

Elevador de 2 columnas electromecánico Smart Lift 2.35 SL DT con husillo, capacidad de carga de  3500 kg y brazos asimétricos telescópicos dobles de elevación ideal para el taller más exigente. Gracias a su baja altura de recogida y a su flexible anchura de instalación, se adapta a cualquier taller de automóviles. La sencilla conexión de los cables eléctricos entre las columnas se puede instalar con un sencillo puente de cables incluido regulable en altura en la parte superior entre las columnas o en el suelo con una simple canaleta o una mini reganta, no incluido.



  • Tiempo de elevación y descenso: 40 Segundos
  • Capacidad: 3500 kg
  • Ajustable en anchura y altura, requiere poco espacio
  • Ideal para alturas de techos bajos con una altura mínima de sólo 2900 mm
  • Conexión de aire comprimido y toma de corriente de 220 V de serie integrada en la columna
  • Alta calidad: cada elevador es probado individualmente con carga antes de su envío
  • Desarrollado y fabricado en Alemania

La serie Smart-Lift de Nussbaum ha demostrado su eficacia durante más de 20 años. Hoy en día hay más de 100.000 elevadores Smart Lift en instalados en todo el mundo ayudando a los profesionales de automóviles en su trabajo diario.

El sistema de tuercas de soporte del husillo consiste en un husillo giratorio y una tuerca de elevación de bajo desgaste fabricada con Nylatron® de alta calidad. Una segunda tuerca de seguridad debajo de la tuerca de soporte asegura adicionalmente el sistema. Los brazos de apoyo están asegurados por un dispositivo de bloqueo automático. El usuario puede comprobar la tuerca de elevación mediante un control de desgaste óptico fácilmente visible.

Las columnas y los brazos de soporte se sueldan en unas instalaciones de soldadura ultramodernas de Nussbaum, se someten a una exhasutiva limpieza y posteriormente grau se pintan con recubrimiento de polvo. Su elevador quedara protegido a largo plazo contra la suciedad y las inclemencias del tiempo.

Envío

Lift with cable bridge (adjustable), asymmetrical, telescopic arms, 4 turntables fixed in the arm, energy set (option): E-Set (230 V/ compressed air) in the control column

Instalación

Foundation 200 mm C20/25 standard reinforcement, 12 dowels BM12-20/80/40 (depending on foundation, see manual), eletric connection 3 PH, N + PE, 400 V, 50 Hz, 16 Amp. slow fuse, Compressed air connection for energy set (Option), Unloading

Detalles
Capacidad 3500 kg
RAL color RAL 7016
Recubrimiento
Altura de recogida min 102 - 166 mm
Largo min. brazo delantero 570 - 1160 mm
Largo min. brazo trasero 940 - 1495 mm
Lifting/lowering time 40 sec
Altura elevación max. 2010 mm
Altura total min 3716 - 4167 mm
Altura Columna 2890 mm
Altura de paso min 3682 - 4133 mm
Ancho total min 3230 - 3350 mm
Ancho recomendado instalación 3230 mm
Ancho instalación min. 3230 - 3350 mm
Ancho de paso entre columnas min 2650 - 2770 mm
Ancho de paso entre columnas con los carros de elevación min 2280 - 2520 mm
Distancia libre entre columnas min. 2650 - 2770 mm
Potencia motor por columna 1,5 KW
Dispositivo de recogida
Sistema Sincronización
Alimentación de aire comprimido ja
Alimentación eléctrica (Ph/V/Hz) 3 Ph , 400 V , 50 Hz
Protección Fusible
Longitud cimentación 3750 mm
Ancho cimentación 1600 mm
Grossor cimentación 200 mm
Calidad cemento C20/25
Número arancel aduanero tafífa 84254100

Ficha técnica

Data sheet 72 KB

Planos

Fundamentplan 107 KB
Blockfundamentplan 112 KB

Modelos de elevación

Aufnahmematrix 120 KB
Aufnahmematrix 74 KB

Libro de Inspección

OPI SMART LIFT 2 30SL 2 35SL 2 40SL V4 8 DE EN FR ES IT 082024 Web 32 MB

Catálogos

Smart Lift Broschüre - Deutsch 1.9 MB
Smart Lift Brochure - English 1.9 MB
Smart Lift Panfleto - Español 1.9 MB
Smart Lift Brochure - Français 1.9 MB
Smart Lift Prospetto - Italiano 1.9 MB
1
Embalaje
Dimensiones producto 2960mm x 770mm x 550mm
Peso Total 650kg
Apilable 3 veces
Listenansicht Explosionsansicht
Bearing housing mounted Rd. 98x50 C45 Mounting part Código No: 225SL25031M
inmediatamente disponible
Cable set SL complete Código No: 9232SL393004 Artículo de sustitución: 232SL03040
Contactor DC24V / 5,7KW / 400V [27] Código No: 990842
inmediatamente disponible
Control board SL ZPR 100 S with potentiometer Código No: 940253 Artículo de sustitución: 940253-1
Cover plate BL. 1,25x198x2760 DX 51 D+Z cpl. Código No: 9240SL09008
Stock Bajo
Deep groove ball bearings, single row, 6007-2RS Código No: 970029
inmediatamente disponible
Deep groove ball thrust bearing, 51207 Código No: 970028
inmediatamente disponible
Elastomer support Drm. 125x24 mm Código No: 901103031
inmediatamente disponible
Electro SL cable set (3 wires) is included with the stage Código No: 232SL03040
Stock Bajo
Energieset Kunststoff 70X50X150 Código No: 225SL05093
Stock Bajo
Felt ring MNII raw white 62X43X8 Código No: 970658
inmediatamente disponible
Fuse holder for E-Set incl. fine fuse 5x20 mm 6,3A Código No: 9232SL393024
inmediatamente disponible
Grease nipple (9AM6X1) Steel DIN 71412 M 6x1 Código No: 970020
inmediatamente disponible
Grooved pulley RD. 131X45 9S20K -KANBAN- Código No: 250SL02010
Stock Bajo
Hose clamp 40-60 MM12,2 MM galvanized Código No: 970978
inmediatamente disponible

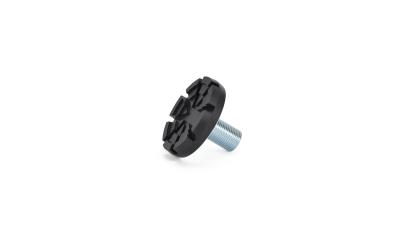

Mounting plate completely assembled Código No: 225SL08073
Stock Bajo
Profile rubber 400 mm long Código No: 225SL06103S1
inmediatamente disponible
Reversing switch W 151/93.1000-SO-NU Código No: 994777
inmediatamente disponible
Ribbed belt RB 17 PJ 508 Código No: 972357
inmediatamente disponible
Schuko socket outlet blue 10/16A 230V IP54 Código No: 990646
inmediatamente disponible
Schutzkappe f.Ziehstange 10mm Código No: 970008
inmediatamente disponible
Sichtschutz Bl. 1,0x98x230 StW22 DD11 kpl. Código No: 225SL09010
SL-Synchronized potentiometer Complete Código No: 232SL03003
Stock Bajo
Sliding block 10x20x46 PA6.6 Código No: 9225SL06036
inmediatamente disponible
Sliding block 4 FL. 15X10X50 PA6.6 Código No: 9225SL06038
inmediatamente disponible
Sliding block Fl. 35x45x80 PA6.6 black Código No: 9225SL06033
Plazo de entrega a petición
Sliding piece front BL. 60x42x530 S355J2G3 (drill part) Código No: 232SL08220
Spannelement VKT. 20x50 S235JR inkl. galv. verzinkt Código No: 225SL25026
Stock Bajo
Sprengring SW40 N0400 ST VR004580-2 Código No: 970006
inmediatamente disponible
Steigrohr / Querrohr kpl. galv. verzinkt für SL 2.40 Código No: 240SL05700
Plazo de entrega a petición
Steigrohr Bl. 1,5x127x985 DX51 D+Z kpl. Código No: 225SL45073 Artículo de sustitución: 240SL05700
Steuerung SMART LIFT kpl mit CE-Stop / Frontplatte V2A / inkl. Schrauben Código No: 240SL03000-ET
Stock Bajo
Toothed pulley NEW STL Rd. 100x12 ( galvanized ) -KANBAN- Código No: 232NSTL08013
Type plate 53x53 ALU 0,5 mm ELOXALSCHILD Código No: 970513
Plazo de entrega a petición

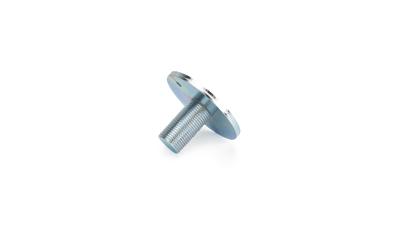

Welding part support plate (galvanised) Código No: 225SL08075 Artículo de sustitución: 225SL08073
1 2 3 4 5 6 13 14
Retrofit kit ceiling light barrier photocell for SL series Código No: 230SL01700
Split spindle cover plates (required for room heights below 3750 mm). 1 set = 2 pieces. Código No: 225SL09040S
